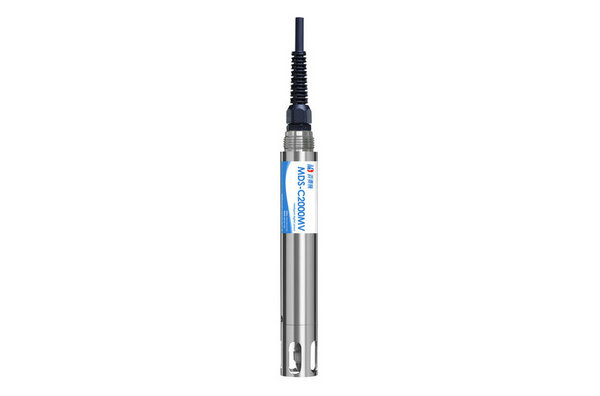

氧化還原電位（Oxidation-Reduction Potential，簡稱ORP）傳感器是一種廣泛應用于水質監測、工業過程控制、環境保護及生物醫學等領域的測量設備。它通過測量溶液中氧化還原電位的變化，來評估水質的氧化還原狀態及環境介質的氧化性和還原性。本文將詳細介紹ORP傳感器的結構及其特點。

一、ORP傳感器的結構

ORP傳感器主要由玻璃指示電極、參比電極以及連接兩者的復合電極系統組成。

1、玻璃指示電極：玻璃指示電極是ORP傳感器的核心部分，其敏感層通常由惰性金屬如鉑或金制成。這種金屬能夠在其表面進行電子的吸收或釋放，從而感知溶液中氧化還原電位的變化。電極的設計和制造需要高精度和穩定性，以確保測量結果的準確性。

2、參比電極：參比電極是ORP傳感器中的另一個重要組成部分，它通常使用與pH電極類似的銀/氯化銀電極。參比電極的作用是提供一個穩定的電位參考點，以便與玻璃指示電極的電位進行比較，從而計算出溶液的氧化還原電位。

3、復合電極系統：玻璃指示電極和參比電極通過特殊的復合電極系統連接在一起，形成一個整體。這個系統能夠確保兩者之間的電位差被準確測量，并轉化為可讀的數值輸出。復合電極系統還包括了必要的電子元件和信號處理電路，以實現電位的測量、轉換和顯示。

二、ORP傳感器的特點

1、高靈敏度與準確性：ORP傳感器具有出色的靈敏度，能夠準確測量溶液中微小的氧化還原電位變化。這種高靈敏度使得ORP傳感器能夠捕捉到水質中的細微變化，從而提供準確的監測數據。同時，通過精確的校準和穩定的電路設計，ORP傳感器能夠確保測量結果的準確性。

2、寬測量范圍：ORP傳感器能夠在不同的pH值和溫度條件下進行測量，這使得它適用于多種不同的應用場景。無論是淡水、廢水還是工業溶液，ORP傳感器都能提供可靠的測量結果。這種寬測量范圍使得ORP傳感器成為水質監測和工業過程控制中不可或缺的工具。

3、快速響應：ORP傳感器具有快速的響應時間，能夠在短時間內對水質變化作出反應。這使得實時監測成為可能，有助于及時發現水質問題并采取相應措施。在工業生產過程中，快速的響應時間也意味著更高效的過程控制和更低的能耗。

4、易于使用與維護：ORP傳感器的操作和維護相對簡單，無需專業知識即可進行。許多ORP傳感器還具有自動清洗功能，能夠減少維護工作量并延長使用壽命。此外，ORP傳感器的安裝和拆卸也方便快捷，便于用戶在不同場合下使用。

5、抗干擾能力強：ORP傳感器內部采用的濾波技術和電路設計，能夠有效抵抗現場復雜的干擾情況。這使得ORP傳感器在惡劣環境下仍能保持穩定的測量性能。同時，ORP傳感器還支持標準數字信號輸出（如RS485），可在無控制器的情況下實現和其他設備的集成和組網。

6、防水與耐用：許多ORP傳感器具有IP68防水等級，線纜防海水腐蝕，可以直接投入水中使用而無需加保護管。這種設計確保了傳感器長期工作穩定可靠和準確性。同時，ORP傳感器的材料和結構也經過精心選擇和設計，以確保其具有較高的耐用性和較長的使用壽命。

三、結論

ORP傳感器作為一種重要的水質監測和工業過程控制設備，具有高靈敏度、寬測量范圍、快速響應、易于使用與維護以及抗干擾能力強等特點。通過了解其結構和特點，我們可以更好地利用ORP傳感器來監測水質變化、優化工業生產過程并保護環境。
